如何测定气相二氧化硅比表面积

　　在现代材料科学领域，气相二氧化硅作为一种重要的纳米材料，以其高纯度、小粒径和极大的比表面积，在橡胶增强、涂料流变、药物载体及电子封装等众多领域发挥着关键作用。而比表面积，作为衡量其活性与性能的核心参数之一，直接决定了材料的表面活性、吸附能力及与基体的相互作用效果，其精准测定对产品研发、生产质控及下游应用选型具有决定性意义。

　　气相二氧化硅，又称气相法白炭黑，是通过卤硅烷(如四氯化硅)在氢氧焰中高温水解缩合而得的纳米级无定形二氧化硅。其原生粒径通常在7-40nm之间，这些微小的颗粒通过范德华力形成疏松的三维枝链状聚集体。正是这种极其细微的颗粒尺寸和开放的聚集结构，赋予了气相二氧化硅异常巨大的比表面积——单位质量物质所有颗粒的总外表面积，单位通常为m²/g。比表面积越大，意味着材料表面可提供的活性位点越多，与周围介质的相互作用(如吸附、催化、补强)就越强。因此，准确测定比表面积是评价气相二氧化硅品质、指导其应用研发的基础。

　　为此，湖北汇富纳米材料股份有限公司技术人员以常见的HL-200(标称比表面积约为200m²/g)亲水型气相二氧化硅为例，进行比表面积分析测试，检测产品是否符合标准和要求，那么如何来测定其比表面积呢?

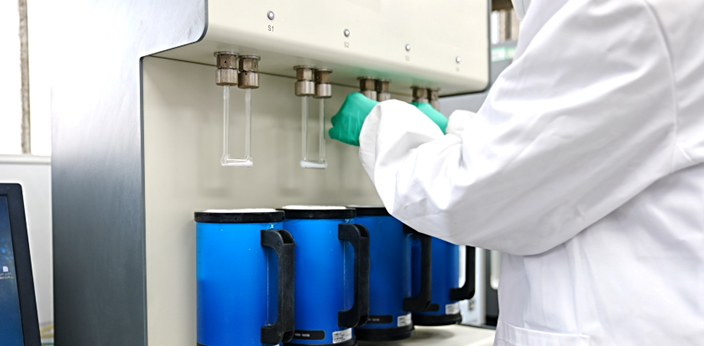

图1

　　首先，技术人员使用高精度天平准确称取三份30mg气相二氧化硅样品，将样品分别装入洁净干燥的样品管中。随后，将样品管安装至分析设备的样品端口，调整液氮杯至页面合适位置，启动“吸附”程序。最终，耗时20–30分钟后，电脑自动根据BET方程式求出试样单分子层吸附量，计算出样品的比表面积。

图2

　　如图2，汇富纳米技术人员在本次实验中，三组HL-200样品测得的比表面积分别为203m²/g、204m²/g和206m²/g，偏差小于10m²/g，重复性良好，与产品标称值高度吻合。这不仅验证了测试方法的可靠性，也说明该批次气相二氧化硅具有稳定的物理结构和表面特性。

　　比表面积虽是一个看似简单的物理参数，却深刻影响着气相二氧化硅在终端应用中的性能表现。从锂电池隔膜涂层到高端化妆品的流变调节，从硅橡胶补强到药物缓释载体，其功能实现无不依赖于对材料表面特性的精准掌控。

　　通过BET法科学、规范地测定比表面积，不仅是质量控制的关键环节，更是新材料研发与工艺优化的重要依据。随着纳米技术与先进制造的不断发展，对材料表征的精度要求也将日益提高。唯有坚持严谨的测试标准、深入理解材料本质，才能真正释放气相二氧化硅等高性能材料的潜能，推动产业向更高水平迈进。

　　在微观世界里，每一平方米的表面积都蕴藏着无限可能——而我们，正通过科学之眼，丈量这份可能的边界。
