不同添加量气相二氧化硅对环氧风电胶下垂度影响

　　在现代风力发电技术迅猛发展的背景下，风电设备的可靠性与耐久性成为决定其运行效率的关键因素。作为风电叶片结构连接的核心材料之一，环氧风电胶因其优异的粘接强度、耐候性和化学稳定性而被广泛应用。然而，在实际施工过程中，环氧风电胶在垂直或倾斜表面涂覆时易出现“下垂”现象，即胶体在重力作用下发生流动变形，严重影响粘接质量与结构安全。

　　气相二氧化硅，又称气相法白炭黑，是一种通过高温气相法合成的纳米级无机材料，具有粒径小(7–40nm)、比表面积大30–450m²/g)、纯度高、表面活性强等特性。其中，疏水型气硅经过有机硅烷偶联剂表面处理，使其具备优异的疏水性和与有机体系的良好相容性，广泛应用于胶黏剂、涂料、密封胶及复合材料中，用以提升触变性、抗流挂性和力学性能。在国内气相二氧化硅产业中，汇富纳米作为行业领先企业，专注于气相法纳米材料的研发与生产，其产品涵盖亲水型与疏水型气相二氧化硅系列，广泛服务于新能源、电子、航空航天等高端制造领域。汇富纳米凭借自主可控的生产工艺、严格的质量控制体系以及定制化技术服务，已成为国内气相纳米材料国产化替代的重要力量，为风电、光伏等绿色能源产业链提供关键基础材料支撑。

　　环氧风电胶是以环氧树脂为主要基体，辅以固化剂、增韧剂及功能性填料制成的一种高性能结构胶粘剂。它广泛应用于风电叶片与塔筒、轮毂等关键部件的粘接作业。由于风电设备常处于高空、复杂气候环境中，对胶粘剂的力学性能、耐老化能力和施工适应性提出了极高要求。其中，下垂度是衡量其施工性能的重要指标之一。若胶体在未完全固化前发生明显流动，将导致涂层厚度不均、界面缺陷甚至脱粘风险，直接影响风电系统的长期服役寿命。

　　为此，汇富纳米技术人员对疏水型气相二氧化硅添加量对风电胶下垂度影响展开了研究。

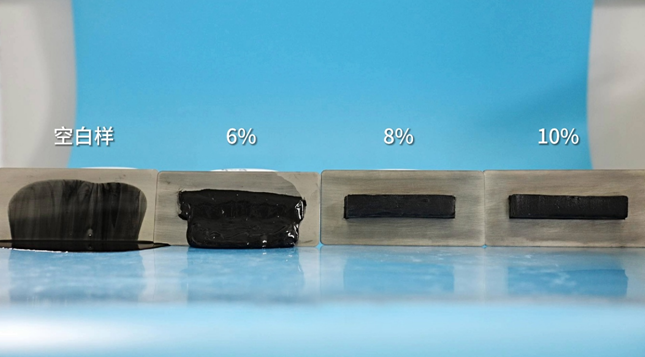

图1

　　如图1所示，随着疏水气相二氧化硅添加量的增加，环氧风电胶的下垂程度显著降低。空白样(未添加气相二氧化硅)粘度低，呈现出严重的流淌和堆积现象，完全被重力影响;6%添加量时，胶体虽仍有一定流动性，但整体形态受到重力呈现下垂状态，底部形成明显滴落痕迹;当添加量达到8%和10%时，胶体几乎完全保持初始涂抹形状，表现出极佳的抗下垂性能。这表明，适量的疏水气相二氧化硅能够显著增强环氧胶的触变性和增稠效应。

　　这种变化的根本原因在于气相二氧化硅在树脂体系中构建了三维网络结构。当其添加量较低(如6%)时，颗粒间尚未形成连续骨架，仅能部分限制树脂分子的自由流动;随着含量增至8%及以上，纳米级二氧化硅颗粒通过范德华力和氢键相互连接，形成“空间网状结构”，在静置状态(低剪切力)下维持较高粘度度，阻止胶体流动;而在搅拌或施加外力时，该结构可暂时破坏，恢复流动性，实现良好的加工性能—即良好的触变行为。同时，疏水处理使二氧化硅表面排斥水分，减少与树脂之间的界面张力，进一步提升了分散均匀性与稳定性。

　　值得注意的是，虽然10%的添加量效果最佳，但也需警惕过量填充可能带来的负面影响，例如韧性下降或成本上升等问题。因此，在实际应用中应综合考虑性能需求与工艺经济性，优化气相二氧化硅的最佳配比。

　　疏水气相二氧化硅的添加量决定了环氧风电胶的抗下垂性能，8%-10%的添加量可实现流变性能与施工性的最优匹配，为风电装备的高质量施工提供保障。这一研究为环氧风电胶的配方优化提供了数据支撑，彰显了纳米材料在高端装备制造领域的应用价值。在“双碳”目标引领下，通过精细化调控材料组分与性能，推动风电装备向更高效可靠方向发展，将为清洁能源产业的绿色转型注入更强动力。
